[TIL] 2026-01-27 | UE UI 애니메이션 및 3D 위젯 구현, 파티클과 사운드 게임 효과 연출

C++와 Unreal Engine으로 3D 게임 개발 4-3,4

3주간 열심히 달려서 강의 마지막 부분이다!! 레츠꼬

UMG와 Animation

UMG에는 Animation 기능이 탑재되어있다. 다양한 연출을 쉽게~! bbb

• Animation 패널
  • UMG 에디터 내에서 메뉴 상단에서 Window - Animations를 클릭하면 애니메이션을 다루는 창이 뜹니다.
  • UMG 에디터 왼쪽 하단 (기본 레이아웃 기준)에 위치한 패널입니다.
  • 여기서 새 애니메이션을 생성하거나, 이미 만든 애니메이션을 선택해 타임라인을 확인할 수 있습니다.
• Keyframe(키 프레임)
  • 특정 시간대에 UI 속성(크기, 위치, 투명도, 색상 등)을 어떻게 바꿀지를 기록하는 지점입니다.
  • 여러 개의 키 프레임을 연결하여 하나의 애니메이션 타임라인을 완성합니다.

Text 위젯 애니메이션 적용



이 텍스트가 게임 시작 시 바로 보이지 않도록, TextBlock의 Visibility를 Hidden으로 설정한다.



애니메이션 트랙 생성

에디터 왼쪽 하단의 Animation 패널에서 + Animation 버튼을 클릭해 새 애니메이션을 만든다.

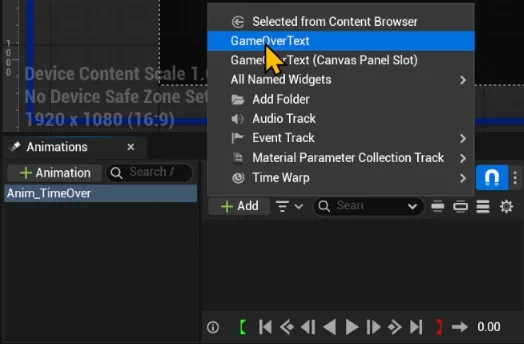

아래쪽 타임라인 영역에서 Track을 추가할 수 있는데, 여기서 + Add 를 클릭하고 텍스트를 선택한다.



Keyframe (키 프레임) 설정

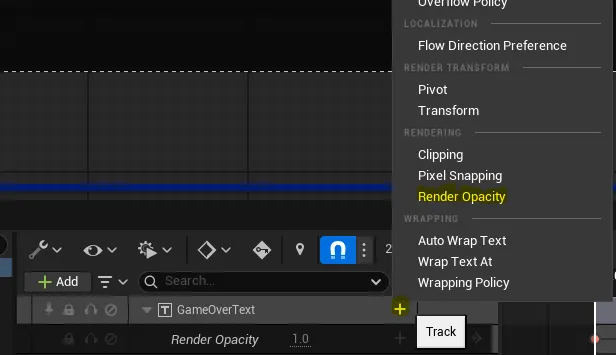

추가된 텍스트에서 옆에 희미하게 보이는 + 버튼을 누르면 추가할 수 있는 트랙들이 있다.

여기서 Render Opacity (투명도)를 트랙에 추가하여, 이 값이 시간에 따라 어떻게 변하는지 기록할 수 있도록 한다.

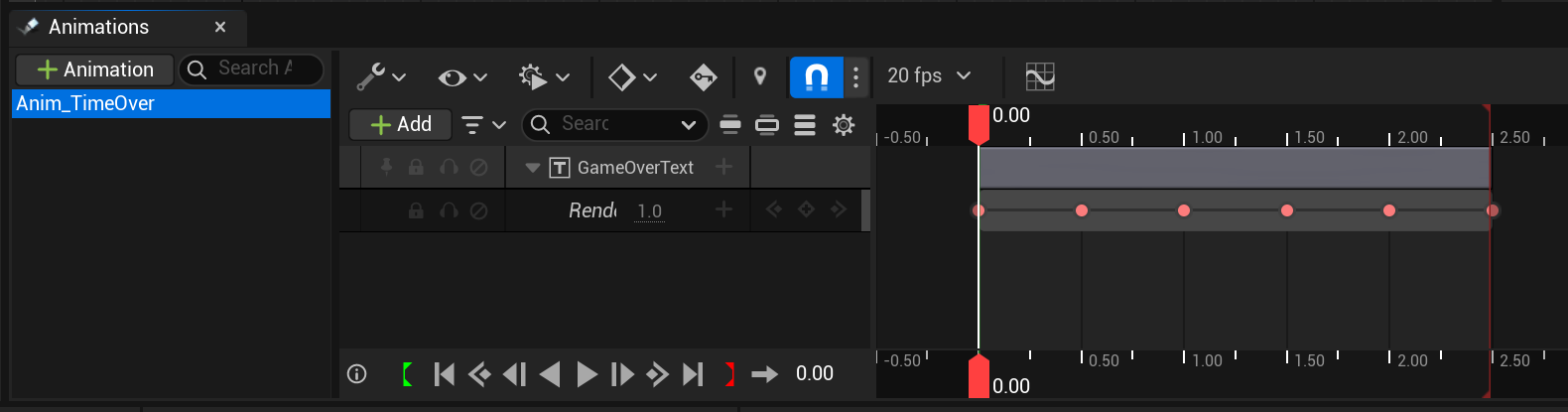

시간 바를 옮기면서 각각 Render Opacity 값을 변경하면 자동으로 트랙에 Key가 등록된다.



애니메이션을 Blueprint 재생 함수로 묶어두기

애니메이션 재생을 위해 C++에서 UMG 애니메이션 재생을 위한 블루프린트의 함수를 호출해야 한다.

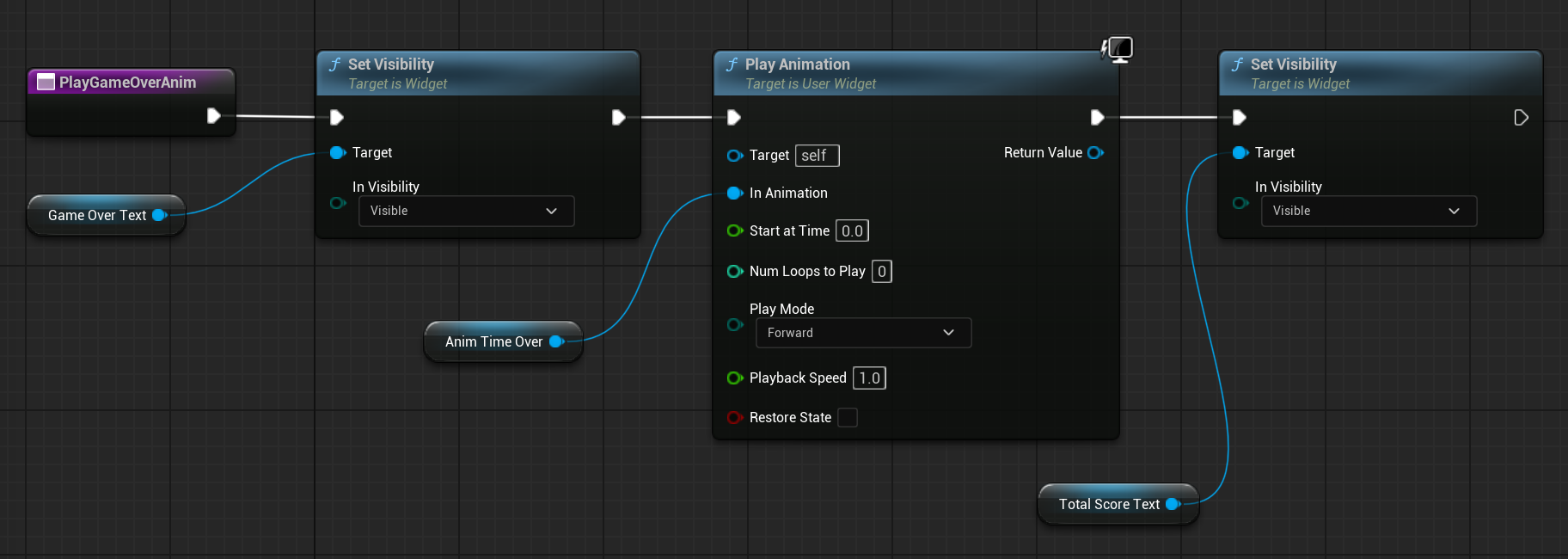

이벤트 그래프에서 Function을 만든다.

시작 시 Visible 처리하고 Play Animation을 해준다.



📌 여기서 Num Loops to Play를 통해 반복 처리 가능!



• Num Loops
  • 0 👉 무한 루프
  • 1 👉 한 번
  • 2 이상 👉 해당 횟수만큼
• Play Mode : Forward / Reverse / PingPong



if (bIsRestart)
{
		UFunction* PlayAnimFunc = MainMenuWidgetInstance->FindFunction(FName("PlayGameOverAnim"));
		if (PlayAnimFunc)
		{
				MainMenuWidgetInstance->ProcessEvent(PlayAnimFunc, nullptr);
		}

		if (UTextBlock* TotalScoreText = Cast<UTextBlock>(MainMenuWidgetInstance->GetWidgetFromName("TotalScoreText")))
		{
				if (USpartaGameInstance* SpartaGameInstance = Cast<USpartaGameInstance>(UGameplayStatics::GetGameInstance(this)))
				{
						TotalScoreText->SetText(FText::FromString(
							FString::Printf(TEXT("Total Score: %d"), SpartaGameInstance->TotalScore)
						));
				}
		}
}





WidgetComponent

• UMG (언리얼 모션 그래픽스)로 만든 위젯 (텍스트, 이미지, 버튼 등)을 3D 월드에 붙일 수 있게 해주는 컴포넌트이다.
  • 예: “NPC 머리 위 체력바”, “아이템 위에 ‘F 키를 누르세요’ 텍스트” 등 가능.
• 언리얼 엔진에서 WidgetComponent를 사용하면, 2D로만 보이던 UI를 공간 내 특정 위치에 붙여 놓고, 카메라 각도에 따라 회전하거나 크기가 달라지는 모습을 만들 수 있다.
• WidgetComponent는 Actor에 부착(Attach)할 수 있는 컴포넌트이며, 특정 UUserWidget(UMG Blueprint 클래스)을 3D 상에 표시하게 해준다.
  • 보통은 SetWidgetSpace(EWidgetSpace::World)로 설정하여, 월드 공간에 UI가 존재하게 함.
  • 초기 상태에서 SetVisibility(false)로 해 두고, 플레이어가 가까이 왔을 때 SetVisibility(true)로 변경하여 표시 가능.

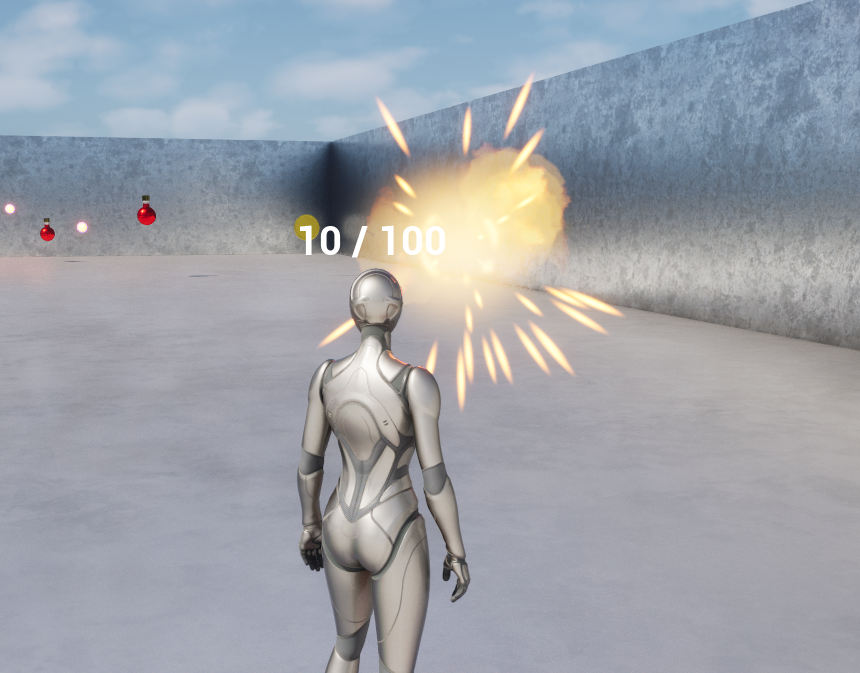

파티클 시스템 (Particla System)

👉 게임 내에서 불꽃, 연기, 폭발, 먼지 등 다양한 시각적 효과를 구현하기 위한 도구



• Cascade: 언리얼 엔진 3 시절부터 제공된 오래된 파티클 편집 툴이다. 언리얼 엔진 4, 5에서도 여전히 호환되지만, 신규 기능 업데이트는 주로 Niagara 위주로 이루어지고 있다.
  • 초급자가 배우기에 상대적으로 간단하고 빠르게 결과를 볼 수 있음
  • 레거시 프로젝트나 기존 아티스트 툴체인에서 많이 사용
  • 복잡하거나 고급스러운 VFX 연출에는 한계
• Niagara: 언리얼 엔진 4 후반부터 새롭게 도입된 차세대 파티클 시스템이다. 언리얼 엔진 5에서는 Niagara가 공식적으로 권장되는 방식이다.
  • 모듈 단위로 다양한 파티클 동작을 정교하게 제어 가능
  • 블루프린트나 머티리얼, 스크립팅과 유기적으로 연동되어 고급 VFX를 쉽게 만들 수 있음
  • GPU 파티클, 신규 기능 업데이트가 빠르게 적용

UPROPERTY(EditAnywhere, BlueprintReadWrite, Category = "Item|Effects")
UParticleSystem* PickupParticle;

void ABaseItem::ActivateItem(AActor* Activator)
{
		UParticleSystemComponent* Particle = nullptr;

		if (PickupParticle)
		{
				Particle = UGameplayStatics::SpawnEmitterAtLocation(
					GetWorld(),
					PickupParticle,
					GetActorLocation(),
					GetActorRotation(),
					true
				);
		}

		if (Particle)
		{
				FTimerHandle DestroyParticleTimerHandle;
				TWeakObjectPtr<UParticleSystemComponent> WeakParticle = Particle;

				GetWorld()->GetTimerManager().SetTimer(
					DestroyParticleTimerHandle,
					[WeakParticle]()
					{
							if (WeakParticle.IsValid())
							{
									WeakParticle->DestroyComponent();
							}
					},
					2.0f,
					false
				);
		}
}





사운드 효과

• 사운드 웨이브(Sound Wave)
  • 한 개의 오디오 파일(일반적으로 .wav)을 뜻한다.
  • 게임에서 재생할 기본 오디오 데이터 그 자체라고 볼 수 있다.
  • 단일 음원(싱글 트랙) 재생용으로 주로 사용된다.
  • 엔진 내부적으로 Wave 탭 또는 사운드 웨이브 에셋으로 관리된다.
  • 재생 시 별도의 추가 효과(랜덤 재생, 믹싱, 블렌딩 등)를 넣기 어렵고, 순수히 “오디오 파일”을 재생하기만 하는 형태다.
• 사운드 큐 (Sound Cue)
  • 언리얼 엔진의 오디오 편집 그래프 시스템이다.
  • 여러 개의 사운드 웨이브를 조합하거나, 랜덤/시퀀셜 재생, 믹싱, 페이드, 모듈레이션 등 다양한 처리를 시각적 노드 그래프로 설정할 수 있다.
  • Sound Cue Editor라는 전용 편집 창에서 다양한 노드를 배치해 복잡한 사운드 로직을 구성할 수 있다.
  • 사운드 에셋이 늘어나고, 상황에 따라 실시간으로 변화하는 사운드를 만들고 싶을 때 필수적이다.
  • 배경음악의 구간 전환(Intro-Loop-Outro)이라든가, 발걸음 소리의 무작위 재생, 총격 사운드의 재생 피치 랜덤화 같은 동적 사운드에 활용된다.
• 사운드 웨이브 vs 사운드 큐, 언제 사용할까?
  • 사운드 웨이브
    • 단일 오디오 파일을 그대로 재생하는 경우.
    • 간단한 UI 사운드, 짧은 효과음(단일 음원) 등에 적합.
  • 사운드 큐
    • 여러 사운드 웨이브를 조합하거나, 랜덤/페이드/모듈레이션 등 고급 기능을 적용해야 할 때.
    • 같은 이벤트라도 여러 가지 소리를 번갈아 재생하거나, 재생 로직을 노드 그래프로 구성하고 싶을 때 사용.

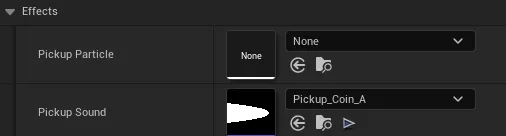

UPROPERTY(EditAnywhere, BlueprintReadWrite, Category = "Item|Effects")
USoundBase* PickupSound;

if (PickupSound)
{
		UGameplayStatics::PlaySoundAtLocation(
			GetWorld(),
			PickupSound,
			GetActorLocation()
		);
}









TROUBLE

📌 UE C++ 타이머 + 람다 + UObject 수명 문제



지뢰 아이템으로 게임오버가 될 때 예외가 발생하며 실행이 중단 됐다.

👉 타이머가 실행될 시점엔 Particle이 유효하지 않음



TWeakObjectPtr 사용하고 람다식 안에서 유효성 체크

if (Particle)
{
    FTimerHandle DestroyParticleHandle;
    TWeakObjectPtr<UActorComponent> WeakParticle = Particle;

    GetWorld()->GetTimerManager().SetTimer(
        DestroyParticleHandle,
        [WeakParticle]()
        {
            if (WeakParticle.IsValid())
            {
                WeakParticle->DestroyComponent();
            }
        },
        2.0f,
        false
    );
}

팀플 전까지 할 것. 과제 8 끝내고 수학 공부
